型号：T1LMC V2.1 | 手册版本：2026.01 V1.0

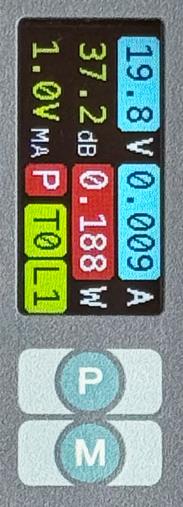

APL媒体转换器（又称单口APL交换机），用于将10BASE-T1L 单对以太网转换成标准10BASE-T 以太网，反之亦然。数据传输为双向全双工。主要用于10BASE-T1L 或 Ethernet-APL 设备的调试，自带 T1L+ 数据线供电输出，支持电源电压、负载电流、功率监测，SQI 信号质量和 T1L 信号电平检测，以及 Link 状态指示。

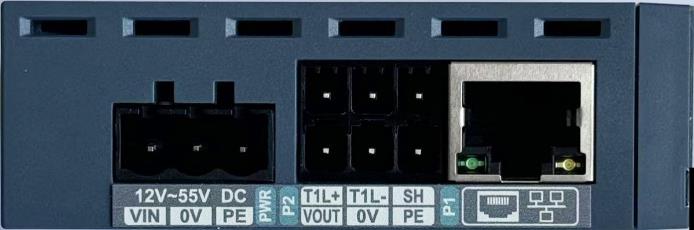

PWR 电源端口（3针，5.08mm间距）
VIN（电源输入） / 0V（电源地） / PE（保护地）
P2 T1L 端口（6针，5.08mm间距）
T1L+（信号+数据供电） / T1L- / SH（屏蔽地） / VOUT（电源输出） / 0V / PE
P1 RJ45 接口
标准 10BASE-T 以太网接口，支持 Link 状态与 Activity 数据交换指示
联系我们的技术团队，获取专业的产品咨询与方案定制
关于APL媒体转换器的常见问题解答
APL媒体转换器用于将10BASE-T1L单对以太网转换成标准10BASE-T以太网（反之亦然），数据传输为双向全双工。主要用于10BASE-T1L或Ethernet-APL设备的调试，自带T1L+数据线供电输出，支持电压、电流、功率监测和SQI信号质量检测。
APL媒体转换器电源输入为DC 12V~55V，功耗仅500mW。设备自带T1L+数据线供电输出(PoDL)，可为连接的T1L设备供电。电源输出开关状态支持掉电记忆功能。
APL媒体转换器采用U型导轨安装方式，尺寸为124×78×25mm，重量仅110g，适合工业控制柜内紧凑安装。
APL媒体转换器工作温度范围为0°C~70°C，防护等级IP20，适合工业控制柜内使用。
